Le clavier
Présentation du clavier
Le clavier (en anglais keyboard) permet, à la manière des machines à écrire, de saisir des caractères (lettres, chiffres, symboles ...), il s'agit donc d'un périphérique d'entrée essentiel pour l'ordinateur, car c'est grâce à lui qu'il nous est possible d'envoyer des commandes.
Azerty
Le terme "AZERTY" (en rapport avec les 6 premières touches alphabétiques du clavier) désigne un type de clavier, équipant la quasi-totalité des ordinateurs en France et en Belgique. Il s'agit de la déclinaison pour les pays francophones du clavier QWERTY.
Qwerty
Le clavier Qwerty a été conçu en 1868 à Milwaukee par Christopher Latham Sholes en répartissant aux opposées du clavier les touches correspondant aux paires de lettres les plus utilisées dans la langue anglaise afin d'empêcher les tiges (portant les caractères) des machines à écrire de l'époque de se croiser et de se coincer. Ce clavier a été vendu à l'entreprise Remington en 1873. Le clavier Qwerty (et par extension le clavier Azerty) a donc été conçu dans une optique purement technique, à l'encontre de l'ergonomie et de l'efficacité. La légende veut que la disposition des touches sur la première ligne du clavier Qwerty a été motivée par les vendeurs de machines à écrire de l'époque de telle manière à ce que toutes les touches nécessaires à l'écriture de "typewriter" ("machine à écrire" en anglais) s'y trouvent lorsqu'ils faisaient des démonstrations !
Dvorak

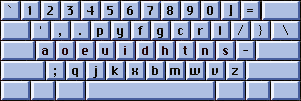

En 1936, August Dvorak (professeur à l'université de Washington) a mis au point un clavier dont la disposition des touches est entièrement pensée en terme d'efficacité. Ainsi le clavier Dvorak a été mis au point en disposant sur la ligne centrale l'ensemble des voyelles de l'alphabet et les cinq consonnes les plus utilisées, de façon à permettre leur accessibilité tout en favorisant une bonne alternance entre main gauche et main droite. D'autre part les lettres de l'alphabet les plus fréquentes ont été placées au centre du clavier.
Différentes études ont montré que les apports du clavier Dvorak en matière d'efficacité étaient maigres dans la pratique et que l'effort demandé pour passer du clavier Azerty ou Qwerty au clavier Dvorak était trop lourd pour que cela soit nécessaire, cela explique pourquoi tous les ordinateurs sont encore aujourd'hui équipés du clavier Azerty/Qwerty.
Connecteur de clavier
Les claviers sont généralement branchés à l'arrière de l'unité centrale, sur la carte mère, sur un connecteur PS/2 de couleur violette :
Fonctionnement

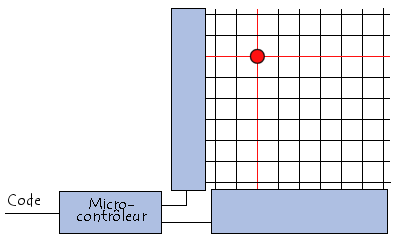

A chaque pression d'une touche du clavier, un signal spécifique est transmis à l'ordinateur. Le clavier utilise en effet un réseau matriciel permettant d'identifier chaque touche grâce à une ligne et une colonne.
Lorsqu'une touche est pressée, un contact électrique s'établit entre la ligne et la colonne. Les signaux électriques sont transmis à un micro-contrôleur, qui envoie un code (BCD, ASCII ou Unicode) à l'ordinateur décrivant le caractère correspondant à la touche.
Les types de claviers
Il existe 4 types de claviers pour PC, les trois premiers ont été inventés par IBM, le dernier est la conséquence d'une modification due à la sortie de Microsoft Windows 95. Voici les quatre types de clavier :
- le clavier à 83 touches, de type PC/XT
- Le clavier à 84 touches, de type PC/AT
- Le clavier à 102 touches, appelé aussi clavier étendu
- Le clavier à 105 touches compatible Microsoft Windows 95
Les claviers de type PC/XT
Il s'agit du premier clavier pour PC, il a la particularité d'être dissocié de l'ordinateur, contrairement à tous les ordinateurs de l'époque (Apple II, Amiga, ...) pour lesquels l'ordinateur et le clavier étaient une seule et même entité.
Ce clavier comportait 83 touches, mais était critiqué pour la disposition des touches et leurs disproportions (notamment les touches Maj et Entrée qui étaient trop petites et mal placées). D'autre part, la communication entre le clavier et l'unité centrale était à sens unique, ce qui signifie que le clavier ne pouvait pas comporter d'afficheur de type LED.
Les clavier de type PC/AT
Le clavier de type PC/AT, possédant 84 touches, a équipé les PC de type AT en 1984.
Ce type de clavier corrige les erreurs de son prédécesseur en redimensionnant notamment les touches Maj et Entree. D'autre part ce clavier est bidirectionnel, c'est-à-dire qu'il peut afficher des états à l'aide d'afficheurs LED. Enfin, la carte mère équipant les PC de type AT comportait un contrôleur permettant de paramétrer :
- La fréquence de répétition, c'est-à-dire le nombre de caractères envoyés par seconde lorsqu'une touche est enfoncée
- Le délai de répétition: le temps au bout duquel l'ordinateur considère que la touche est enfoncée, afin de différencier une simple pression de touche (un caractère) d'un enfoncement de touche prolongé
Les claviers étendus
Les nouveaux ordinateurs compatibles IBM lancés en 1986 étaient équipés de claviers comportant 102 touches.
Ce clavier comporte différents blocs de touches : les touches de fonctions ont été déplacés sur le bord haut du clavier à partir de ce modèle, et des touches de contrôle de curseur représentant des flèches ont été ajoutées à ce clavier.
Les claviers compatibles Windows
Microsoft a défini trois nouvelles touches permettant d'effectuer des raccourcis vers des fonctionnalités de Windows.
Ces trois nouvelles touches sont, de gauche à droite :
- La touche Windows gauche
- La touche Windows droite
- La touche Application
Voici certains des raccourcis que permettent ces nouvelles touches :
| Combinaison | Description |
|---|---|
| WIN - E | Afficher l'explorateur |
| WIN - F | Rechercher un fichier |
| WIN - F1 | Afficher l'aide |
| WIN - M | Minimiser toutes les fenêtres du bureau |
| WIN - Pause | Afficher les propriétés du système |
| WIN - Tab | Explorer la barre des tâches |
| WIN - R | Afficher la boîte "Exécuter" |
